木造在来工法の構造について

2022.09.01

こんにちは、森住建工務部の長谷川です。
今回は森住建で採用しております構造について触れていきます。
よろしくお願いします！

初めに皆様のお住まい、またはこれから家の建築を検討されている方の多くが採用されている工法について紹介していきます。

①木造軸組工法【在来工法】

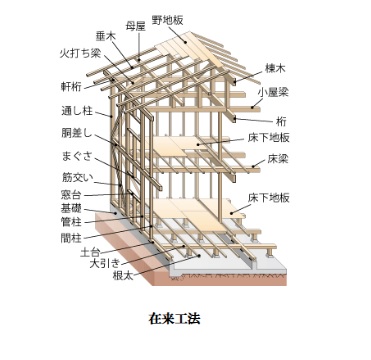

図①
在来工法のお家は、図①の画像のような造りになっています。
従来からある木造住宅の工法で骨組みに木材をもちいて建築します。
現在、日本の一般的な住宅に最も多く採用されています。
弊社でもこちらの軸組工法を用いて設計を行っております。

②木造枠組壁工法【ツーバイ工法】

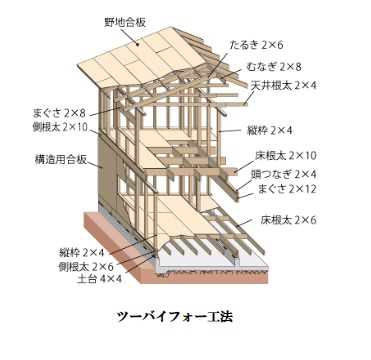

図②
ツーバイ工法のお家は、図②のような造りになっています。
フレーム状に組まれた木造の枠組材に構造用合板などの面材を打ち付け、壁と床、屋根を一体化させて組み立てる工法のことを言います。

木造軸組工法【在来工法】は国内で昔から普及しており、柱・梁を組み合わせた骨組みで建物を支えています。
そのため、間取りを大きくすることが出来たり、増改築が比較的簡単に行う事の出来る長所があります。

木造枠組壁工法【ツーバイ工法】はアメリカやカナダの木造建築では一般的です。
地震に強いというところが長所になります。

森住建では間取りの設計で様々な提案が出来る木造軸組工法【在来工法】が採用されています。
また、図①だと木材のみで組みあがっているように見えますが、実際には構造計算に基づいて基礎と土台、土台又は床と柱、柱と梁など各所に金物も併用して建物を支えています。
建物が完成に近づくにつれこのような金物は次第に見えなくなっていき、最終的に見えない部分（壁の中や天井裏）に隠れてしまいます。
そこで、どのような金物が使われているのか一部ですがご紹介していきたいます！

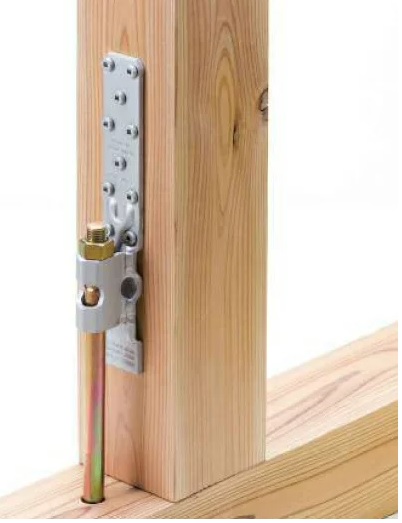

■ホールダウン金物■
ホールダウン金物とは、地震などによる揺れが起こった際に、柱が土台や梁から抜けないようにするために取り付ける金物のことで、引き寄せ金物とも呼ばれます。
2000年の「建設省告示1460号」でホールダウン金物の取り付けが義務付けられました。
阪神・淡路大震災が起こった当時、２階建て住宅を建てる際に構造計算の義務付けがなく、接合部に使用する金物も定められていない状況でした。
そのため、多くの住宅ではホールダウン金物が使用されておらず、全壊・半壊など多くの被害が出ました。
しかし、当時から構造計算の義務付けがあった3階建て住宅の建築では、ホールダウン金物が使用されており、ほとんど倒壊被害がなかったのです。
建物の倒壊を防ぐために非常に重要な役割を果たしています。

■柱頭・柱脚金物■

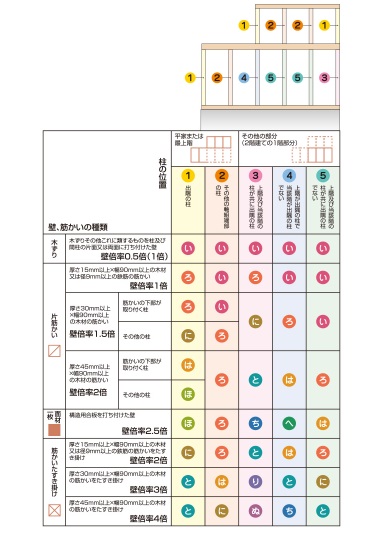

下図のように各所に定められた種類の金物をそれぞれ設置します。
柱の建っている位置によって設置の必要な金物の種類が異なります。
『いろはにほへと』で表記されているように該当する箇所ごとに金物の種類が決まっています。

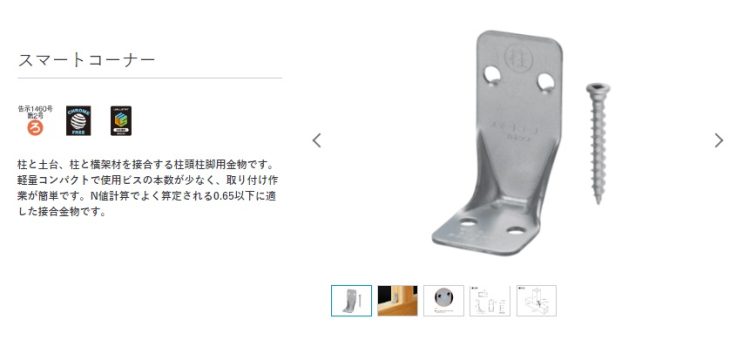

上の写真はスマートコーナーという名称で柱と土台、柱と梁を接合する際に取付をします。
こちらは『ろ』表記に該当する場所に設置する金物です。

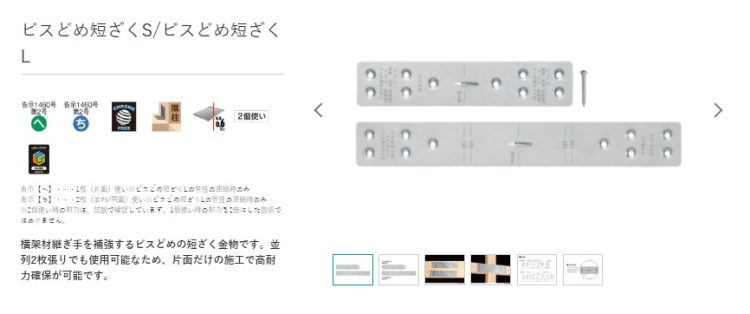

上の写真は梁と梁を繋ぐ箇所に使用する金物です。
建物の距離が長くなれば、それに伴い骨組みに必要な部材の長さも必要になります。
1本の木材で距離が足りない場合に部材同士を繋ぎ合わせなければなりません。
そのような場合に使用します。
そして金物の多くは指定された種類の長さや太さのビスを使って固定されます。
その他にも使用する金物には沢山の種類がありますので、気になる方は『建築金物』をぜひ調べてみてください。
